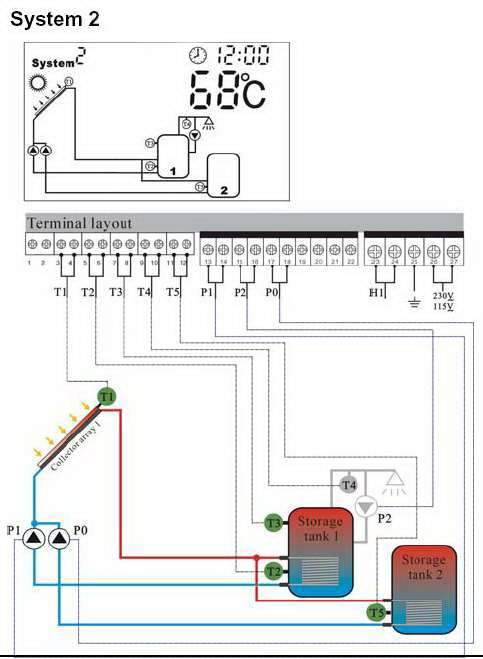

Schema met 2 boilers en 2 pompen

Dit zonneboiler besturings schema heeft 2 boilers en 2 pompen.
Schema 2 werkt met 4 sensoren, boiler 1 heeft ook de bovenste sensor in de boiler aangesloten. Er zijn 2 pompen voor de collector aanwezig als boiler 1 de vooraf ingestelde temperatuur heeft bereikt. Gaat pomp 1 uit en zal pomp 2 het overnemen.
Of de 2de boiler nu een boiler is of een zwembad maakt niet uit. Als de zonneboiler op temperatuur is zal daarna het zwembad verder verwarmd worden.
De 3de pomp kan gebruikt worden voor het rond pompen van warm tap water in een geisoleerde ringleiding. Dit heeft als voordeel dat wanneer een tap punt wat verder weg is er toch meteen warm water uit de kraan komt.

zonneboiler schema 2.
